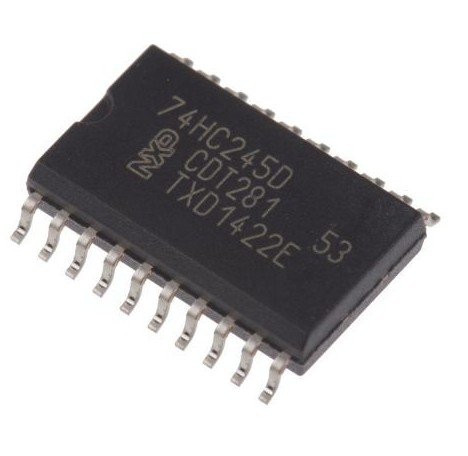

74HC245D SMD DÁN LỚN

74HC245D SOIC20

Thông số:

1, Điện áp hoạt động: <=7V

2, Công suất: 500mW ~ 700mW

3 Kiểu kết nối: SOP20

4, Chức năng từng chân:

Chân 1: DIR chân chọn hướng dữ liệu : nếu DIR=1 thì input A và output B và ngược lại với DIR=0;
Chân 2=>chân 9 : A0=>A7 data in/output phụ thuộc vào chân DIR
Chân 10: GND
Chân 11 =>18: B7=>B0 data in/output phụ thuộc vào chân DIR
Chân 19 : OE chân cho phép tích cực ở mức 0 .nếu 0E=0 thì ic xuất dữ liệu ngược lại OE=1, cấm
Chân 20: VCC

5, Ứng dụng: Đệm dữ liệu 2 chiều , thường ứng dụng trong các mạch sử dụng led như quét led matrix , led 7 , hoặc đệm dữ liệu trên bus với các mạch sử dụng nhiều linh kiện mắc song song
