Bo mạch BiUNO (Bí Uno) – Arduino tương thích Uno, cắm ôm breadboard, lập trình bằng Arduino IDE

Bo mạch BiUNO – Arduino Bí Uno được thiết kế lại từ Arduino Uno để phù hợp cả demo trên breadboard lẫn lắp vào sản phẩm thực tế:

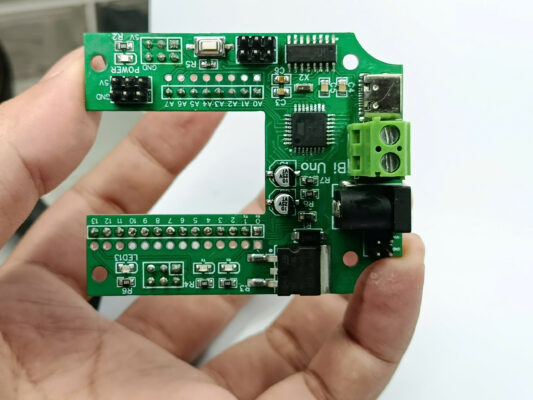

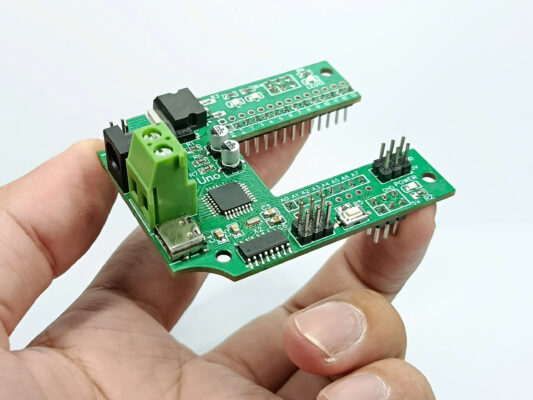

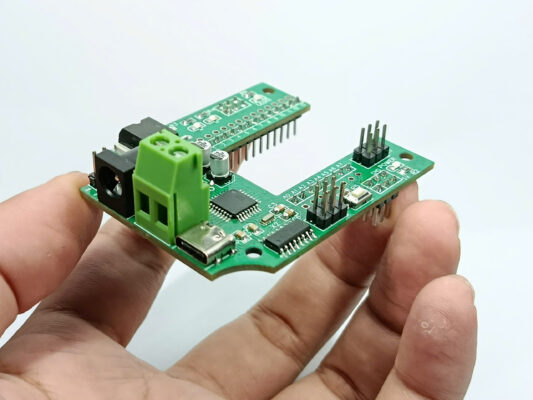

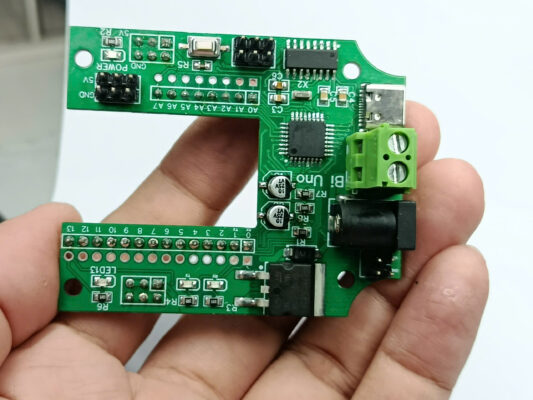

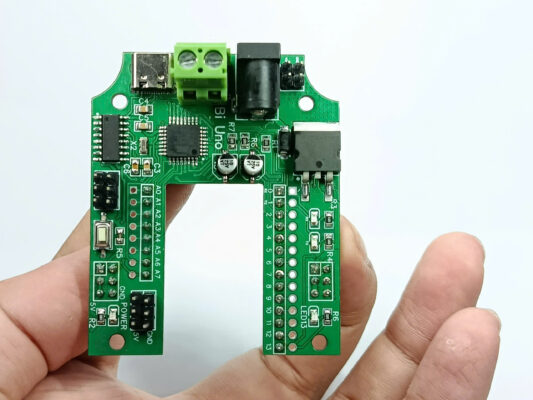

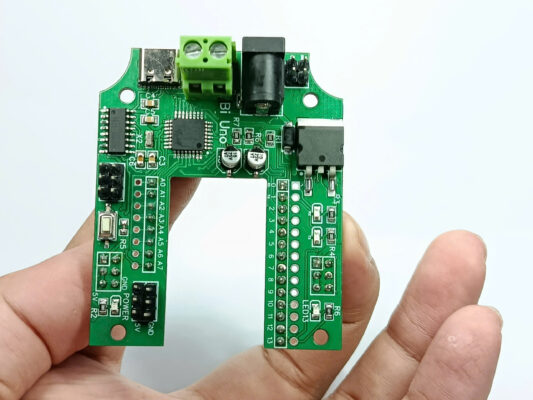

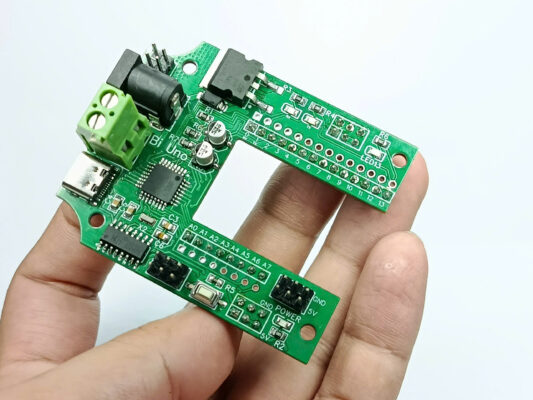

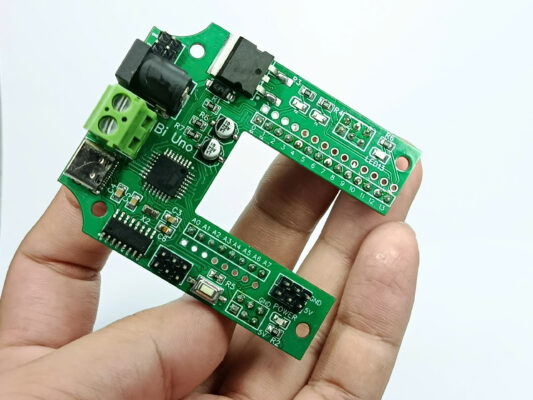

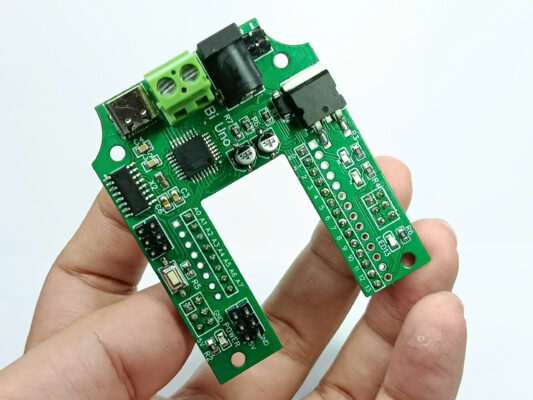

• Thiết kế chữ U đặc biệt: ôm sát hai bên breadboard như trong hình, phần giữa trống hoàn toàn để cắm linh kiện, IC, cảm biến… không bị vướng như khi dùng Uno truyền thống.

• Tương thích Arduino Uno: sử dụng vi điều khiển ATmega328P, chọn board Arduino Uno trong Arduino IDE là nạp code chạy ngay, thư viện Arduino dùng bình thường.

• Tối ưu đấu nối:

  • Hàng chân Digital D0–D13 và Analog A0–A7 in rõ số thứ tự, kéo dây ra breadboard rất nhanh.

  • Có sẵn chân 5V, GND, POWER để cấp nguồn cho cảm biến, module relay, driver motor…

• Nguồn cấp linh hoạt:

  • Cổng USB để nạp code và cấp 5V.

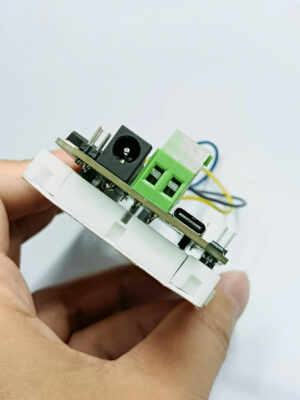

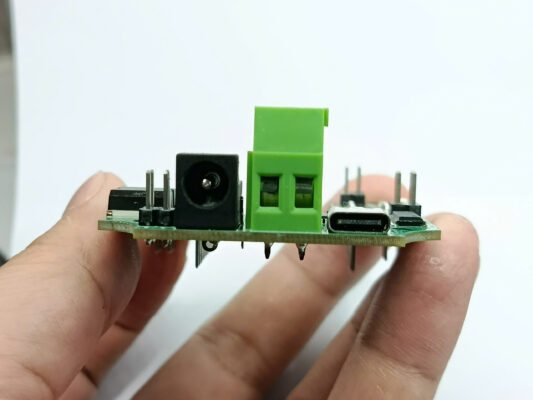

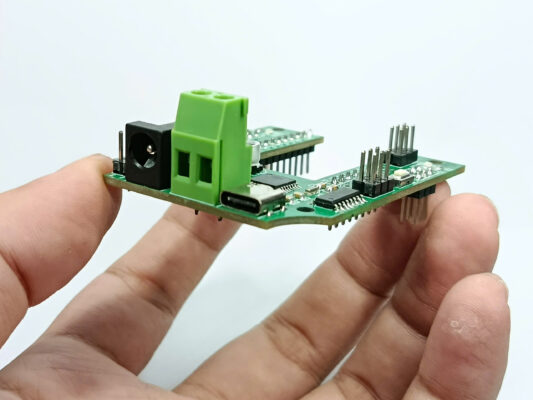

  • Jack DC và terminal bắt dây cho nguồn ngoài, phù hợp gắn trong tủ điện hoặc máy.

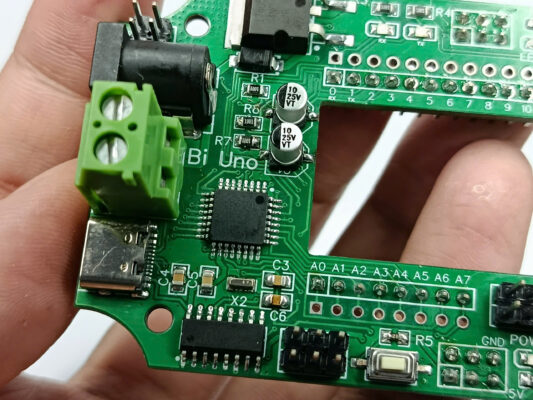

• Hoạt động ổn định: đã bố trí tụ lọc, mạch nguồn và LED báo nguồn, LED13 test nhanh đầu ra.

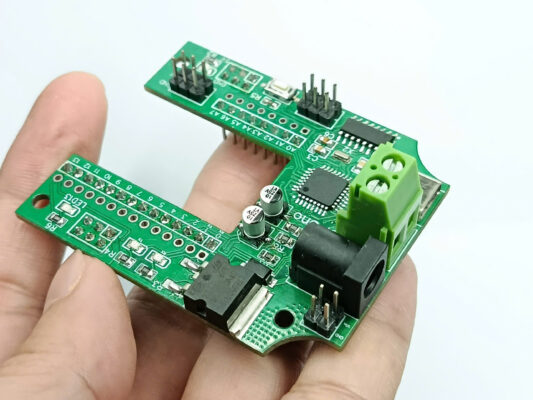

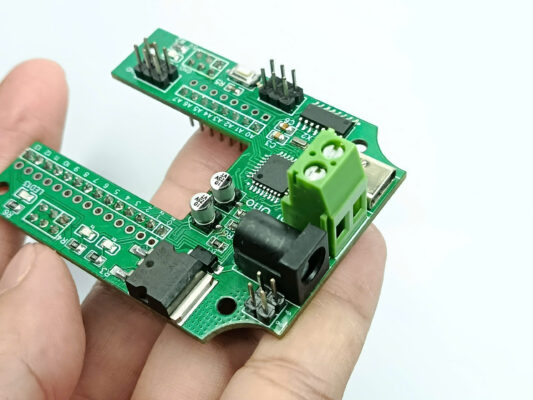

• Có lỗ bắt vít trên PCB, dễ cố định vào khung CNC, vỏ hộp, panel điều khiển.

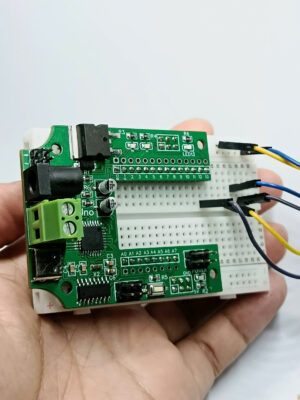

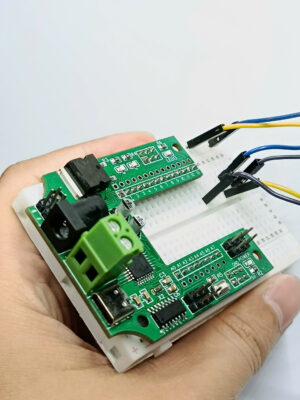

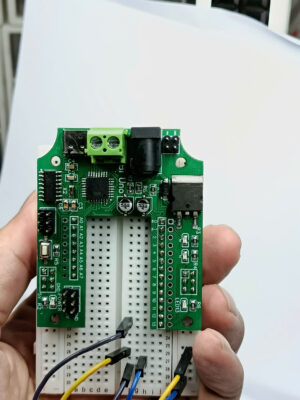

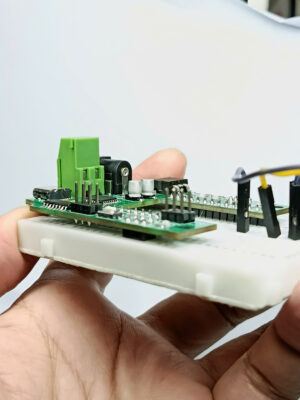

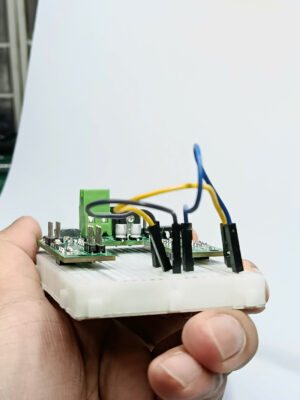

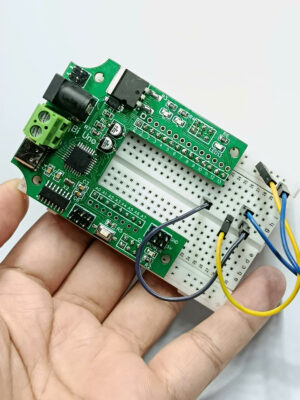

Với BiUNO, bạn chỉ việc cắm board ôm lấy breadboard như trong ảnh, kéo vài sợi dây là có bộ kit thử nghiệm mạnh như Uno nhưng gọn, sạch, dễ đi dây hơn rất nhiều.

4. Thông số kỹ thuật tham khảo

• Vi điều khiển: ATmega328P

• Điện áp logic: 5V

• Ngõ vào nguồn: USB, jack DC, terminal bắt dây (Vin, GND)

• Số chân:

  • Digital: D0…D13

  • Analog: A0…A7

• Lập trình: Arduino IDE, chọn board Arduino Uno

• Kiểu chân: hàng chân thẳng, tương thích breadboard và dây dupont

• Đèn báo: LED nguồn, LED13 test.

(Thông số chi tiết có thể thay đổi nhẹ theo từng lô sản xuất.)

5. Ứng dụng

• Bộ kit học Arduino, lập trình nhúng trên breadboard

• Điều khiển relay, motor, LED, cảm biến cho các dự án nhỏ

• Điều khiển máy CNC mini, máy khắc, mô hình robot, IoT, smart home

• Các sản phẩm thương mại cần bo mạch nhỏ gọn, dễ bắt vít.
